БИСЕРНАЯ МЕЛЬНИЦА МШПМ-1/0,005-ВК-04: ОБЩАЯ СХЕМА
эффективность | отличительные особенности | технические данные | комплектация | общая схема

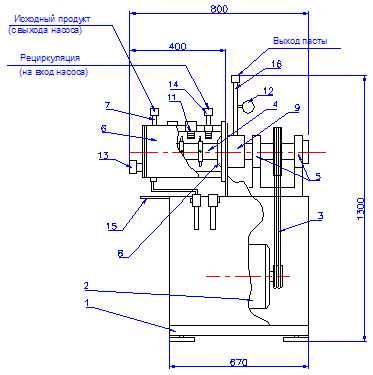

  На основании (поз.1) установлен электродвигатель (поз.2), который через клиноременную передачу (поз.3) передает вращение на вал (поз.4), вращающийся в опорах (поз.5). Свободная часть вала снабжена радиально расположенными штырями. Эта часть вала входит в контейнер (сосуд) (поз.6). Контейнер имеет двойные стенки, в промежутке которых циркулирует вода. Для обеспечения нормальной работы блока (поз. 9) с двойным торцовым уплотнением, предусмотрен гидроаккумулятор (поз. 10). Гидроаккумулятор представляет собой герметичную вертикальную цилиндрическую емкость с внутренним змеевиком. В верхней части гидроаккумулятора предусмотрен штуцер для заливки запорной жидкости. В качестве запорной жидкости могут быть использованы дистиллированная вода, смесь воды и глицерина, уайт-спирит.
  Через отверстия в контейнере, предназначенные для размещения щелевых пальцев-патронов (поз.11) засыпают мелющие тела узких фракций размером от 0,3 до 2,5 мм, например, 0,3-0,5мм, 0,8-1,2мм, 1,6-2,5мм. В качестве мелющих тел могут быть использованы шарики из стекла, окиси алюминия, окиси циркония или шарики из других материалов. Мелющие тела извлекаются из сосуда через патрубок (поз.13). Для измерения температуры пасты на выходе из контейнера имеется указатель температуры (поз.12).
  Лоток (поз.15) предусмотрен для сбора слива остатков рабочей жидкости и шариков при отстыковке сосуда. Панели основания и защитные кожуха над торцовым уплотнением и шкивом вала мельницы – съёмные.
  Рабочий процесс помола осуществляется в контейнере (поз.6). Исходный продукт через штуцер (поз.7) поступает в контейнер мельницы. Вращением вала рабочая смесь приводится в движение. При движении измельчающие тела сталкиваются с частицами обрабатываемого вещества и между собой. В результате столкновений частицы обрабатываемого вещества разрушаются. Жидкая фаза через щелевые пальцы-патроны (поз.11) и штуцер (поз.14) подается на вход насоса и возвращается обратно в сосуд, а часть через щель в торцовом уплотнении (поз.8) и штуцер (поз.16) выводится из контейнера. Давление запорно-охлаждающей жидкости в торцовом уплотнении поддерживается газом (воздух, азот, СО 2), подаваемым в гидроаккумулятор (поз.10).
